La electrorresistividad es una técnica esencial en la geofísica, que utiliza la inyección de corriente eléctrica en el suelo para medir la resistencia de los materiales presentes.
Esta metodología ofrece valiosos conocimientos sobre las estructuras subterráneas, incluyendo la composición de las rocas y los tipos de suelo, siendo ampliamente utilizada en diversas áreas, como en la construcción de subestaciones y en la exploración minera.
¿Qué es la electrorresistividad y cómo funcion
La electrorresistividad se basa en el principio de la Ley de Ohm, que relaciona la corriente eléctrica (I), el voltaje (V) y la resistencia (R) del material.
Por lo tanto, la fórmula utilizada es:
V = R * I, donde R es la resistencia eléctrica del material y su unidad de medida es el Ohm.

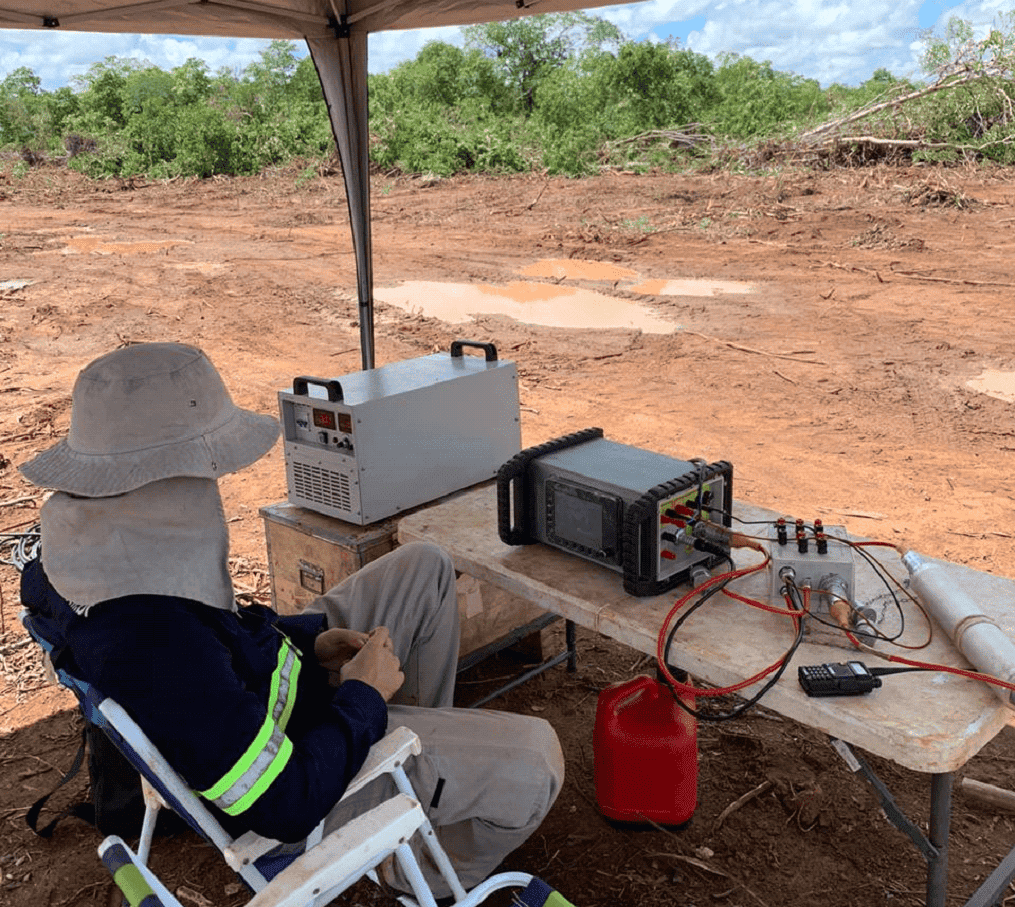

En el proceso de electrorresistividad, se inyecta una corriente continua en el suelo a través de dos electrodos.
La diferencia de potencial generada se mide con otros electrodos conectados a un voltímetro. Esto permite calcular la distribución de la resistividad del suelo, ayudando a identificar características subterráneas importantes.
Consejo importante: la resistividad puede variar dependiendo de las características de las rocas, como la porosidad, mineralogía y grado de saturación con agua. Esto hace que el análisis sea esencial para entender mejor lo que está debajo de la superficie.
Aplicaciones y beneficios de la electrorresistividad
La electrorresistividad se utiliza para diversos fines geofísicos, incluyendo:
- Investigación de capas de rocas sedimentarias.
- Estudio de fallas geológicas y fracturas.
- Prospección minera.
- Análisis de recursos hídricos y petróleo.
Técnicas de electrorresistividad
Existen varias técnicas de adquisición de datos en electrorresistividad, adaptadas al tipo de estudio y objetivo. Las principales incluyen:
Sondeo Eléctrico Vertical (SEV)
El Sondeo Eléctrico Vertical realiza investigaciones puntuales, observando la variación vertical de la resistividad del suelo.
Con esta técnica, es posible analizar el grosor de las capas de rocas, siendo muy útil para la construcción de subestaciones eléctricas y el estudio de suelos.
Caminamiento Eléctrico
El caminamiento eléctrico se utiliza cuando se desea observar la variación lateral de la resistividad. Es aplicable para el análisis de fallas geológicas, fracturas, cavidades y también en la prospección minera.
Además, la tomografía eléctrica, una variación del caminamiento eléctrico, ofrece una resolución más alta y un proceso automatizado para la adquisición de los datos.
Perfilado Eléctrico
El perfilado eléctrico es ideal para pozos de petróleo o de agua. Se realiza dentro del pozo y permite estudiar las capas rocosas en profundidad, determinando su grosor y composición.
Tipos de arreglos en la electrorresistividad
La elección del arreglo de electrodos es crucial para la precisión del análisis. Entre los principales arreglos, se destacan:
- Wenner: utilizado para sondajes verticales en suelos, eficaz en el mapeo de estructuras horizontales.
- Schlumberger: ideal para sondajes en capas horizontales y ofrece buena resolución vertical.
- Dipolo-Dipolo, Polo-Dipolo, Polo-Polo y Gradiente: arreglos orientados a análisis más complejos y específicos, con variación en el espaciado de los electrodos.
La importancia de la embreague
El embreague es una técnica utilizada para mejorar la precisión de las mediciones. Aumenta la separación entre los electrodos de potencial, garantizando la calidad de la señal medida y la confiabilidad de los resultados.
Ventajas y desventajas de cada técnica
Sondeo Eléctrico Vertical (SEV)
- Ventajas: ideal para investigaciones puntuales y análisis de capas de rocas.
- Desventajas: menos eficiente para variaciones horizontales y estrechas.
Caminamiento Eléctrico
- Ventajas: mejor para analizar variaciones laterales e identificar fallas geológicas.
- Desventajas: requiere equipos de alta tecnología y puede ser más complejo.
Perfilado Eléctrico
- Ventajas: esencial para pozos profundos, especialmente en petróleo y recursos hídricos.
- Desventajas: necesita pozos ya perforados, lo que limita su aplicabilidad.
¿Cómo elegir la técnica de electrorresistividad ideal?
La elección del método depende del objetivo del estudio geofísico. Cada técnica tiene sus ventajas y limitaciones, y es fundamental que el geofísico o geólogo determine cuál arreglo y técnica son más adecuados para las condiciones del campo.
